百家-PTNES系列DD馬達，有內轉子和外轉子兩種結構類型來滿足更多應用需求。直徑從40mm-760mm，峰值扭矩從0.8N.m-5000N.m，連續扭矩從0.25N.m-1800N.m，絕對精度可達±10arc-sec,重復定位精度可達±0.5arc-sec。具有高精度、高剛性、低軸向徑向跳動等優點，被廣泛應用于半導體生產設備、光媒體、光學對位、定位檢測、精密數控機床、汽車裝配/檢測、液晶制造設備、屏幕貼合設備、鋰電池制造設備、高端絲印設備及醫療器械等微精密高端制造業領域。

我們的優勢

百家可以為您提供更完善的服務!

多年專注直驅電機;                    根據客戶需求設計定制產品;

行業應用案例豐富;                    誠信經營堅持品質注重服務;

免費上門安裝調試;                   全國48小時內售后服務響應;

協助客戶分析方案可行性;          省內8小時、省外24小時內售后服務響應;

直驅馬達與傳統AC伺服馬達相比較優勢明顯!

因為PTNES直驅馬達一體化的結構，負載可直接安裝在DD馬達的安裝面上，所以由電機到工位盤之間沒有精度損失。這樣增加了設備的精度。因為沒有減速機的機械結構,所以沒有像傳統AC伺服那樣的能量損失。用直接驅動方式使得通過程序改變工位變得很容易。

優點：

節省空間，減少設備尺寸

高精度，免維護，節能

方便機械設計，無背隙

工匠精神●卓越始于匠心

先進的生產設備和現代化的生產管理方式是百家為客戶提供高品質產品的重要基礎,公司廣泛吸收業內最新技術成果,持續創新力求不斷的為客戶提供性能和品質更加卓越的直驅運動控制解決方案。

研發設計                                                                                     精度測量

幾何精度檢測                                                                              絕對精度檢測

重復精度檢測                                                                             端面跳動重復精度檢測

DD馬達的優點

可承受負荷波動

I-PD控制回路，使得整定時間更短，并且提供了高剛性,可以承受突變外力。

高效節能提升生產率

混合磁路使用偏磁的方法,低電流下也能產生高扭矩,有效減少發熱并且更節能。

方便機械做柔性設計

馬達沒有齒輪結構,運動工位可通，過程序改變,相比有齒輪結構的工位調整更輕松。

提供更多便利的大中心孔設計

馬達具有大中心孔，允許線纜、激光、軸等穿過,為應用設計提供更多便利。

直接驅動工位盤確保高精度

負載可以直接安裝在馬達的安裝面.上，直接驅動工位盤，避免了精度損失、能量損失。

免維護的交叉滾子軸承

完全封閉的交叉滾子軸承,無需潤滑油脂,不產生灰塵和油漬。

DD馬達應用領域

CNC機床加工中心   3C制造行業       醫療器械，醫藥制造等

半導體制造業     工業機器人     液晶面板設備    激光制造設備

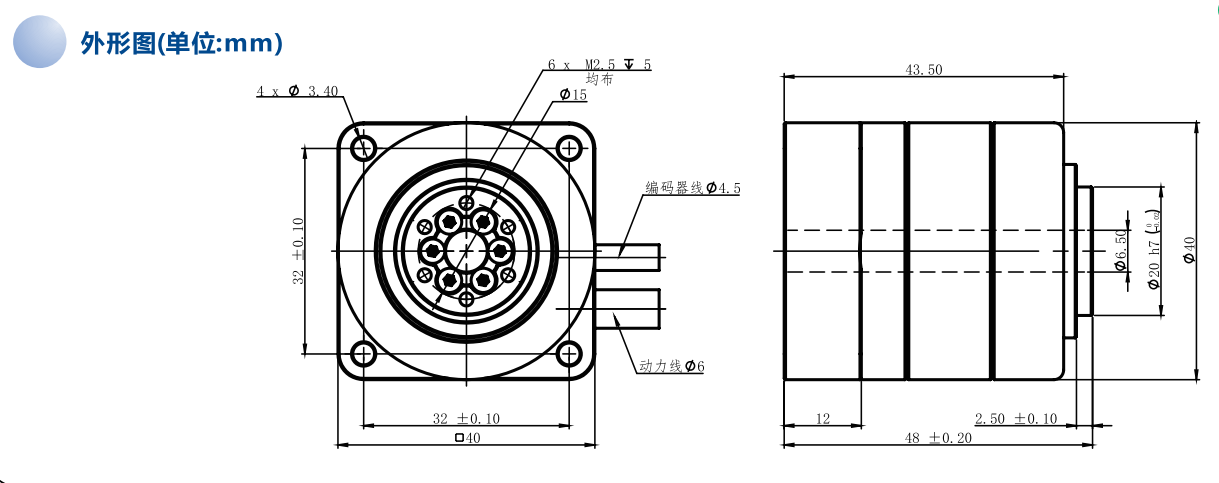

DD馬達QR040-048

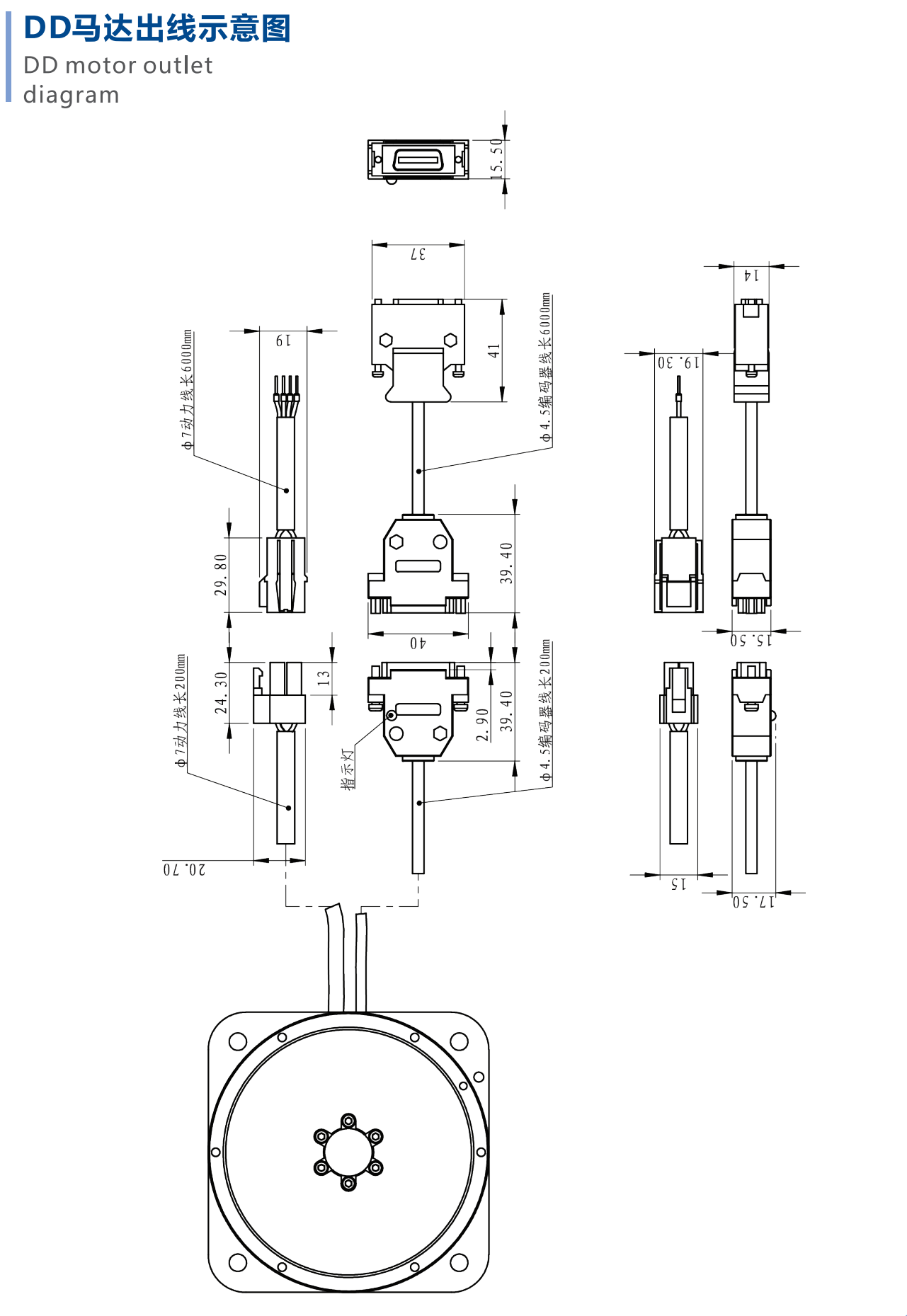

DD馬達出線示意圖

DD馬達QR040-048通用規格

寬度40 高度48

電機卷線部絕緣等級: F類，絕緣耐壓: 1分鐘1500V，絕緣電阻: 10MΩ以上(500VDC)

其他

構造:外轉子型，勵磁方式:3相

(注)標稱扭矩為安裝在熱容量足夠大的金屬機座上時的數值。

位置分辨率為建議值，根據驅動器設定。

負載安裝面機械精度是安裝面的軸向偏差和徑向偏差。

表中，如無明確說明則表示為200-230VAC電源。

DD馬達 /直驅馬達：QR040-048
