HIWIN RG 系列 滾柱式直線導軌

特征

RG系列以滾柱型滾動體取代了鋼珠，為實現超高剛性與超重負荷能力而設計；透過滾動體與滑軌與滑塊的線接觸方式，讓滾動體在承受高負荷時僅僅形成微量的彈性變形，更藉由45度的接觸角度的設計，讓整體直線導軌達到四方向等高剛性、等高負荷能力的特性表現。透過超高剛性的實現，可大幅提升加工精度，達到高精度的要求；由于超重負荷的特性，進而延長直線導軌的使用壽命。非常適合高速自動化產業機械及高剛性需求的設備使用。

最佳化設計

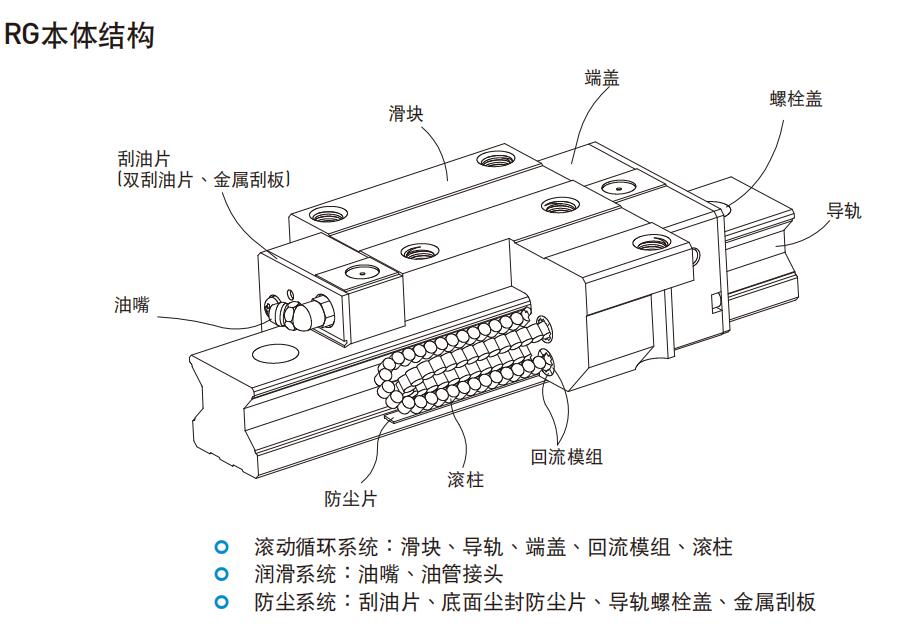

RG系列直線導軌的迴流模組可確保滾柱型滾動體可順暢地進行無限循環滾動，并利用先進有限元素法進行結構應力分析，求出滑塊與導軌結構的最佳化設計



四方向皆具有超高剛性

RG系列直線導軌以滾柱型滾動體取代了滾珠，藉由滾柱與導軌與滑塊的線接觸方式，滾柱在承受高負載時僅僅形成微量的彈性變形，不僅可大幅提升直線導軌的剛性值，更能維持高精度的加工。右圖為等體積的滾珠與滾柱的剛性表現。

四方向皆具有超重負載能力

RG系列直線導軌採用DB(45°-45°)組合，能承受上下和左右方向的負荷，讓直線導軌具有超高負載能力。在相同工作負荷的要求下，RG線軌相較于滾珠型線軌可有較小的體積，即可均勻承受高負載。

延長壽命

RG系列直線導軌是以ISO規范(ISO14728-1)為基準來制定基本動額定負荷，該基本動額定負荷係以額定壽命100公里計算之。直線導軌的壽命會因?qū)嶋H承受工作負荷而不同，滾柱型直線導軌的壽命計算可依選用直線導軌的基本動額定負荷及工作負荷推算出使用壽命。

應用

自動化設備、重型搬運設備、CNC加工機、重切削加工機、CNC磨床、射出成型機、放電加工機、大型龍門機床、高剛性與重負荷需求的工作機械

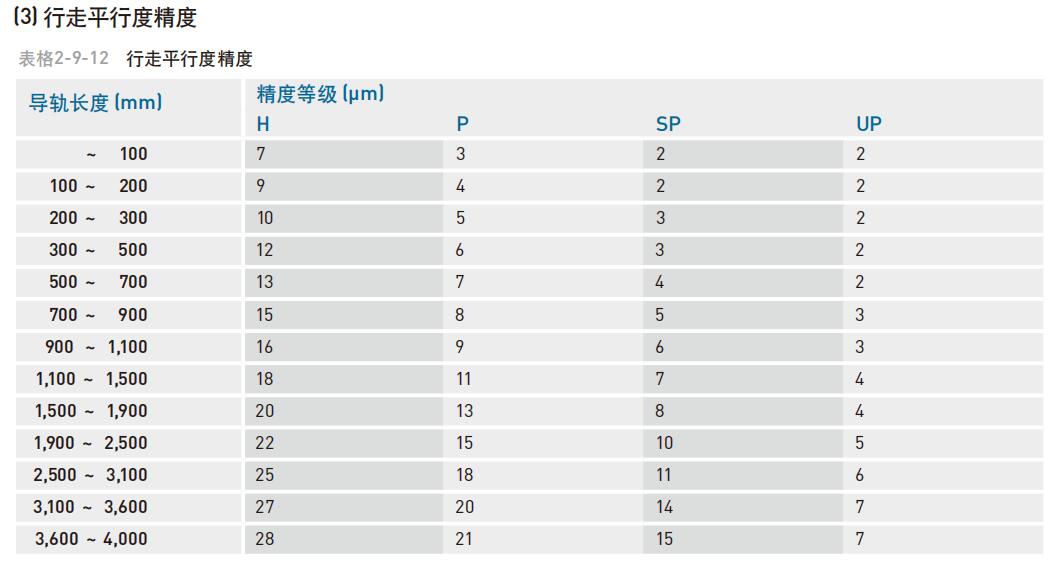

※ 注：軌道長度可依客戶需求長度任意切割或拼接長度。

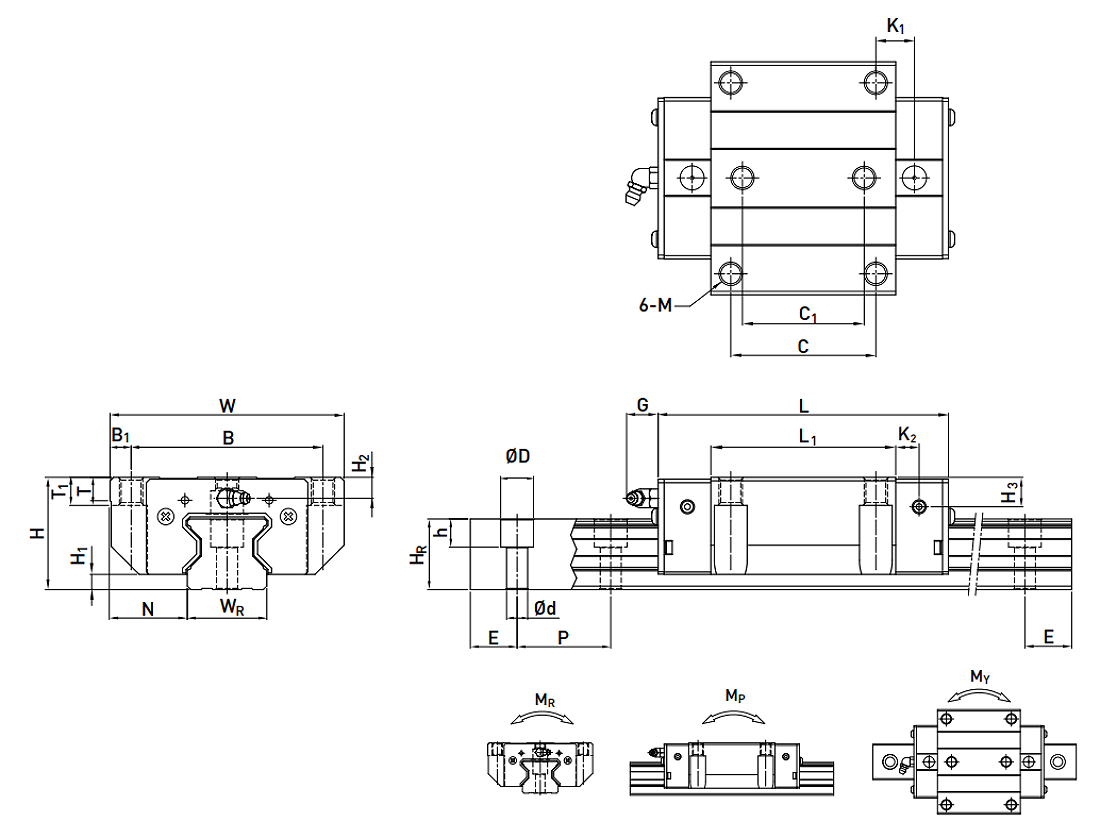

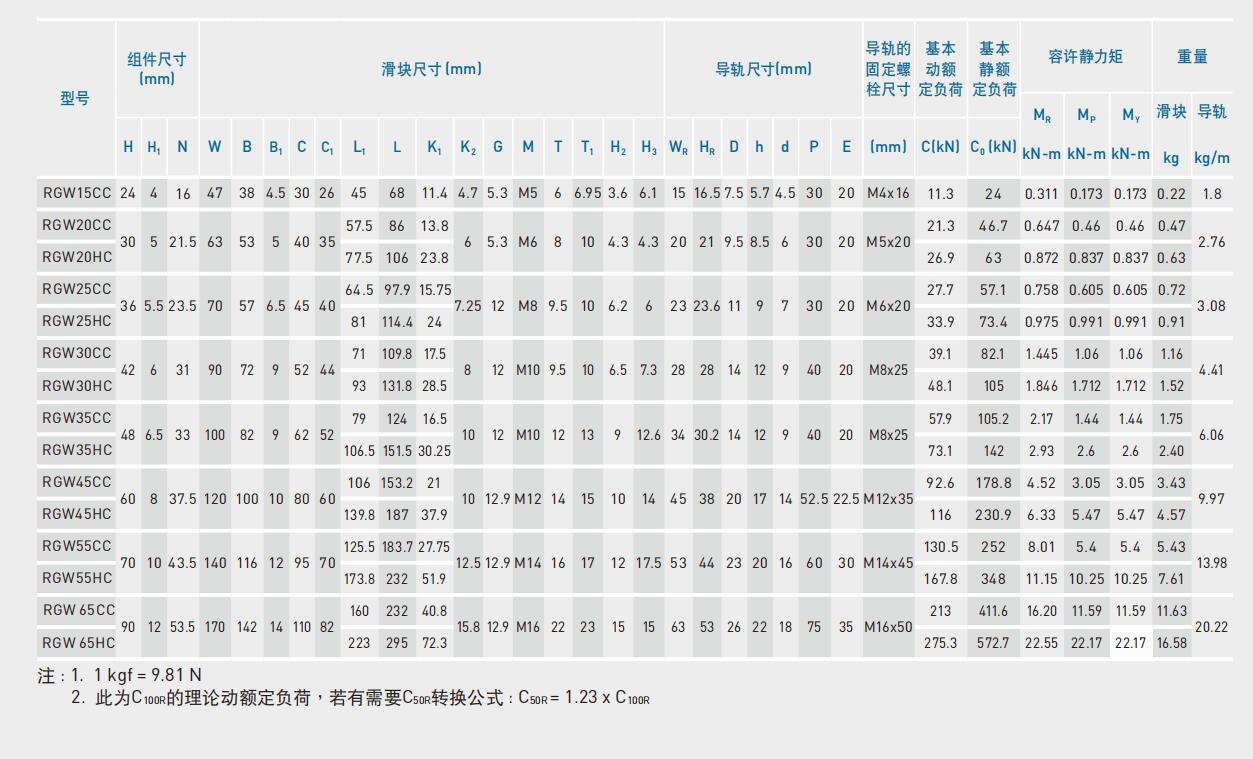

RGW-CC / RGW-HC

※ 注：軌道長度可依客戶需求長度任意切割或拼接長度。
