HIWIN QW 系列 靜音式寬幅型直線導軌

特征

QW靜音式寬幅型直線導軌，由于增加了線軌寬度以及降低組合高度，可于有限的安裝空間內實現超高扭轉阻抗 能力，因此可采用單軸的方式使用。另外，搭載具儲油功能的SynchMotion^?技術同步聯結器，可有效降低運轉噪音、提升運轉平順性、壽命與潤滑效率，因此具有更廣泛的產業應用性，可適用于高速、寧?kù)o與低發塵需求的高科技產業。

產品規格說明

QW系列分為非互換性及互換性型兩種直線導軌，兩者規格尺寸相同，主要差異點在于互換性型之滑塊、滑軌可單獨互換使用，較便利，但其組合精度無法達到非互換性型之超精密級以上的精度，不過由于HIWIN互換性型之組合精度目前已達到一定的水平，對不需配對安裝直線導軌的客戶而言，是一項便利的選擇。直線導軌的產品規格型號主要標明直線導軌尺寸、型式、精度等級、預壓等規格要求，以利訂貨時雙方對產品的確認。QW系列與WE系列滑軌共享，客戶無需為了選用靜音式產品而重新設計安裝尺寸，如此更加提升了QW系列的應用性與可互換性。

(1) 非互換性直線導軌產品型號

(2) 互換性直線導軌產品型號

互換型滑塊產品型號

互換型滑軌產品型號

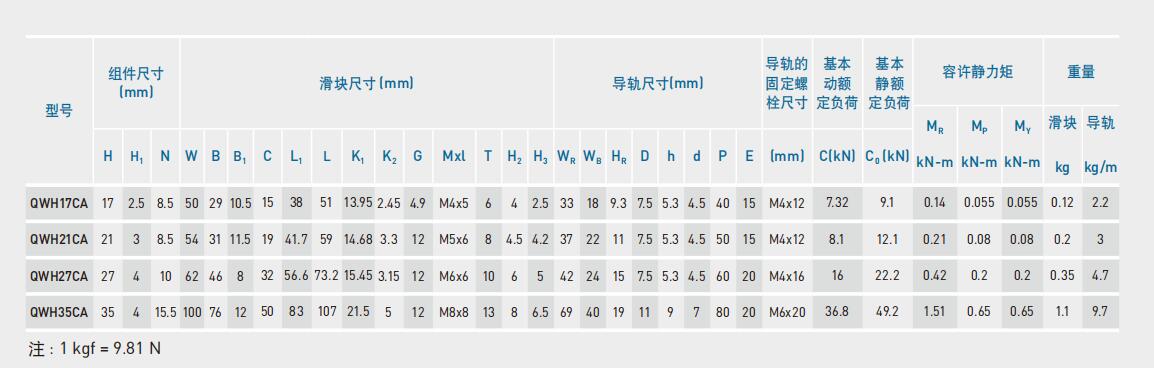

QWH-CA

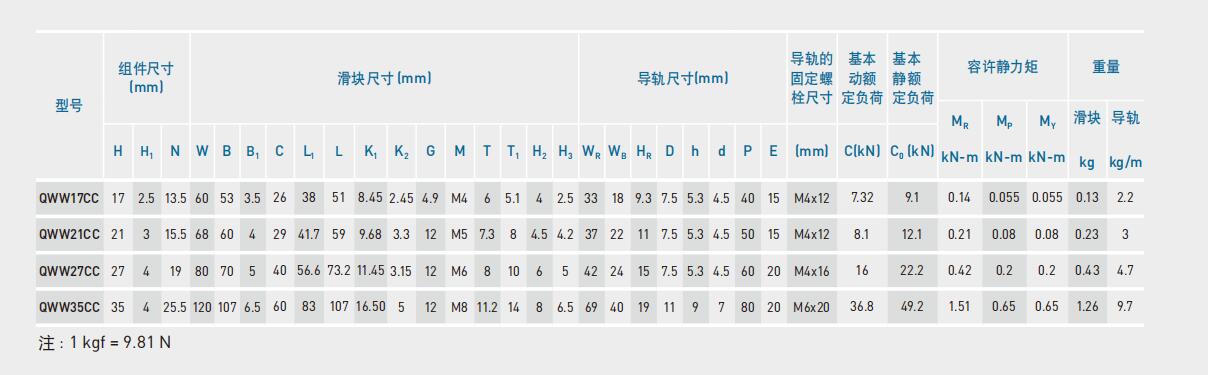

QWW-CC

QW 系列-靜音式寬幅型滾珠直線導軌

QW系列直線導軌特點

QW靜音式寬幅型滾珠直線導軌，由于增加了線軌寬度以及降低組合高度，可于有限的安裝空間內實現超高扭轉阻抗能力，因此可采用單軸的方式使用。另外，搭載具儲油功能的SynchM otionTM技術同步聯結器，可有效降低運轉噪音、提升運轉平順性、 壽命與潤滑效率，因此具有更廣泛的產業應用性，可適用于高速、寧?kù)o與低發塵需求的高科技產業。
